Il Jianmeng XDP-1300RPRT Deburring e macchina di disegno di filo è principalmente utilizzato per deburring, arrotondamento bordo, e disegno di filo sulle superfici di vari pezzi di lavorazione in metallo per migliorare la qualità della superficie e la precisione.

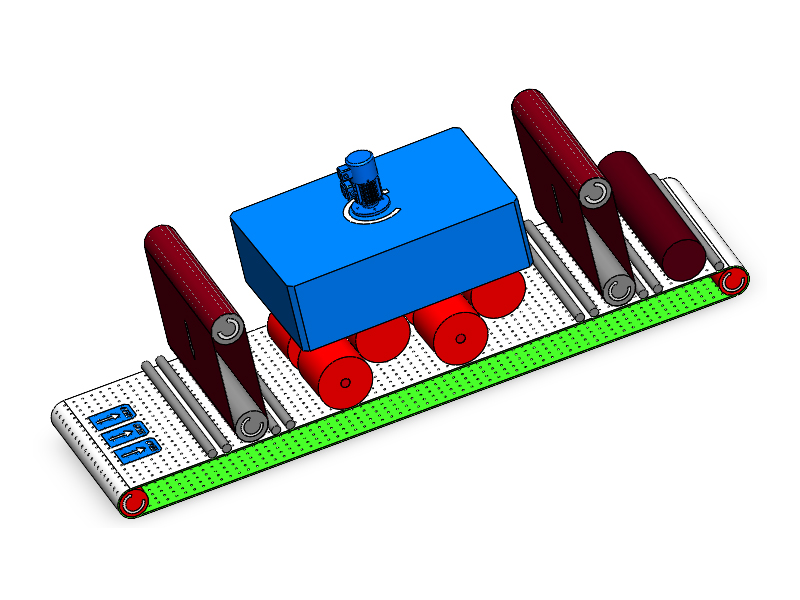

Questa attrezzatura integra molteplici tecnologie di lavorazione, come nastri di levigatura, spazzole a rulli e rulli di lucidatura, per raggiungere un flusso di lavoro completo di lavorazione di precisione, dal deburring e arrotondamento dei bordi al delicato disegno di fili. Consente di completare più processi di trattamento superficiale in una sola fermata, migliorando l'efficienza produttiva e la stabilità della qualità del prodotto.
La macchina XDP-1300RPRT per sburrare, disegnare fili e lucidare è dotata di due larghe unità di nastro di levigatura. Azionati da rulli di macinazione, le nastre di levigatura ruotano ad alta velocità per rimuovere le particelle di scoria, la scala di ossido, le grandi borse e altre imperfezioni dalla superficie del pezzo di lavoro, eseguendo contemporaneamente il trattamento del disegno del filo. Dispone inoltre di un'unità a rulli di lucidatura che ruota ad alta velocità e contatta attrito la superficie del pezzo di lavoro, producendo un effetto di disegno di filo uniforme e fine.
La macchina è dotata di un collettore di polvere umido da 5,5 KW.
Metodo di rimozione della polvere: la polvere generata durante il funzionamento viene effettivamente estratta attraverso la porta di raccolta della polvere, eliminando il rischio di esplosione della polvere e mantenendo la pulizia interna dell'attrezzatura.
Schermo di visualizzazione CNC
Il display CNC è un componente chiave della macchina di sbarratura per l'arrotondamento dei bordi, responsabile della visualizzazione e del controllo centralizzati di tutti i parametri operativi durante il processo di sbarratura, migliorando così l'efficienza e la precisione della lavorazione.
Lo schermo di visualizzazione CNC non solo fornisce feedback in tempo reale, ma consente anche agli operatori di effettuare regolazioni precise dei parametri come necessario per garantire la qualità del pezzo di lavoro.
Spazzola a rulli
Lo spazzolino a rulli è un componente chiave nel trattamento superficiale del metallo, ampiamente utilizzato in processi come lo sbarraggio, lo spazzolato, la pulizia, la lucidatura, ecc.
La spazzola a rulli è composta da setole multiple e il materiale, la durezza e la disposizione delle setole possono essere regolati in base ai diversi requisiti di lavorazione. La spazzola a rulli contatta la superficie del pezzo di lavoro attraverso il movimento rotazionale, rimuovendo efficacemente impurità come borse, ossidi e macchie di olio, migliorando così la liscizia e l'estetica della superficie metallica.
Consumabili
Cintura abrasiva
La cintura di sabbia è uno strumento di macinazione ampiamente utilizzato per il trattamento superficiale del metallo. Dopo una lavorazione speciale, forma una struttura simile a una cintura ed è adatta a vari processi come macinazione, sbrabatura, lucidatura, finitura e disegno di fili.
Il nastro di sabbia rimuove il materiale in eccesso attraverso l'attrito con la superficie del pezzo, migliorando così la qualità della superficie e l'aspetto del pezzo.
Spazzola a rulli
La spazzola a rulli è uno strumento efficiente per la lavorazione dei metalli e il trattamento superficiale, ampiamente utilizzato in processi come lo sbravaggio, il disegno superficiale, la pulizia, la rimozione degli strati di ossidi e delle macchie di olio.
Il principio di funzionamento della macchina di sbravatura e spazzolatura prevede l'uso di spazzole rotanti che contattano la superficie del pezzo di lavoro per ottenere effetti di sbravatura, arrotondamento dei bordi e finitura della superficie.
Confronto dei pezzi di sbrabatura prima e dopo la rimozione
Prima del deburring:
I bordi ruvidi e le borse taglienti del pezzo influiscono sulla precisione dell'assemblaggio.
Può essere presente uno strato di ossido e una leggera irregolarità sulla superficie, che può influenzare la successiva lavorazione o l'adesione del rivestimento.
Dopo il deburring:
I bordi lisci senza borse migliorano la sicurezza del prodotto.
Dopo essere stato lucidato o spazzolato, la superficie metallica diventa più squisita e bella.
Dopo lo sbarraggio, migliorare la precisione dimensionale per garantire una migliore qualità dell'assemblaggio.
La rimozione dello strato di ossido è vantaggiosa per processi successivi come saldatura, verniciatura e galvanizzazione, migliorando l'adesione e la durata del rivestimento.
Specifiche tecniche
| Superficie larga del banco di lavoro | 1300mm |
| Spessore di lavorazione | 1-90 millimetri |
| Dimensione minima di elaborazione | 50*50*0.5mm (piastra non perforata) |
| Velocità di alimentazione | 1-7m/min (conversione regolabile della frequenza) |
| Velocità della cintura | 2,2-11m/min |
| Velocità della spazzola del rullo | 6-19m/min |
| Velocità di rivoluzione | 4-12m/min |
| Potenza massima | Velocità costante |
| Tensione nominale | 43,85 kW (escluso il collettore di polvere) |
| Pressione atmosferica | 380V / 3P / 50HZ |
| Dimensioni della cintura di sabbia | 0,6-0,8Mpa |
| Dimensione della spazzola a rulli | 1900 * 820mm |
| Peso dell'ospite | Circa 3500kg |
| Dimensioni | 3700*1650*2200 |
