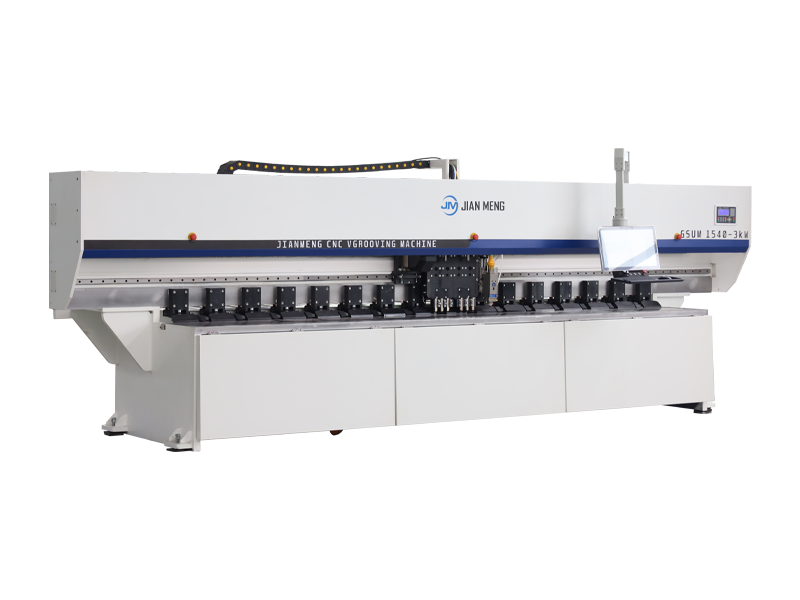

Struttura verticale

La macchina di scanalatura verticale Jianmeng GSUM adotta una struttura di telaio e un tavolo di lavoro in acciaio strutturale ad alta resistenza e a bassa lega. Il film di fondo integrato è formato in una sola volta e può essere lavorato sulla piastra a specchio senza lasciare segni; L'intera macchina è temperata in un forno elettrico per eliminare lo stress di saldatura ed è serrata e formata in un solo passaggio attraverso un centro di lavorazione CNC importato per garantire che ogni superficie di installazione sia parallela e perpendicolare; trattamento di sabbiatura per garantire la qualità del rivestimento; Durante il funzionamento, il portacoltello rimane fermo e la tavola viene spinta a muoversi dall'alimentazione. La profondità della scanalatura, la distanza della scanalatura e la posizione del laser sono controllate con precisione, con conseguente eccellente rigidità complessiva, durata e stabilità.

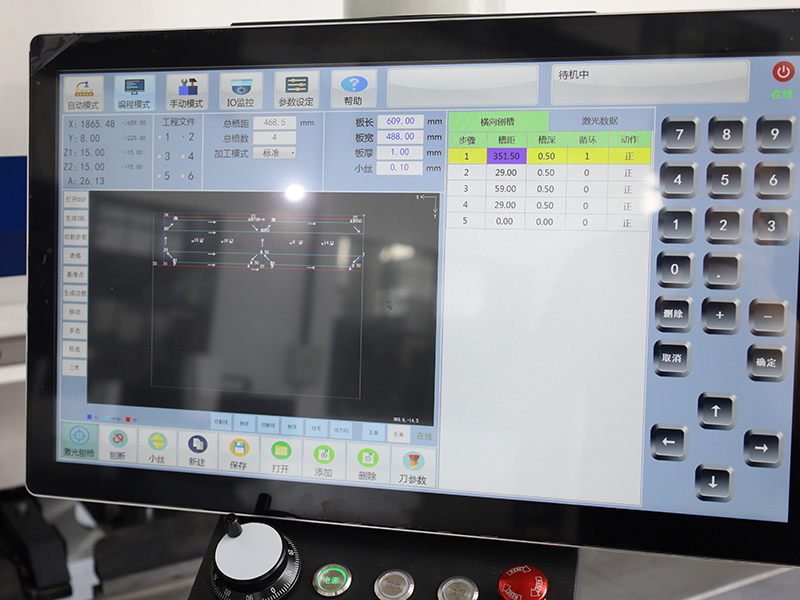

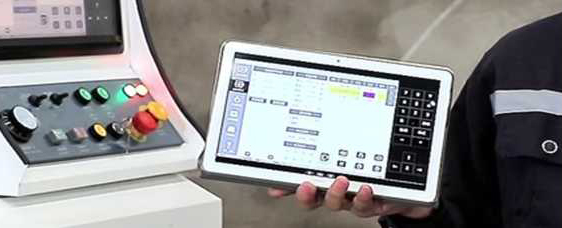

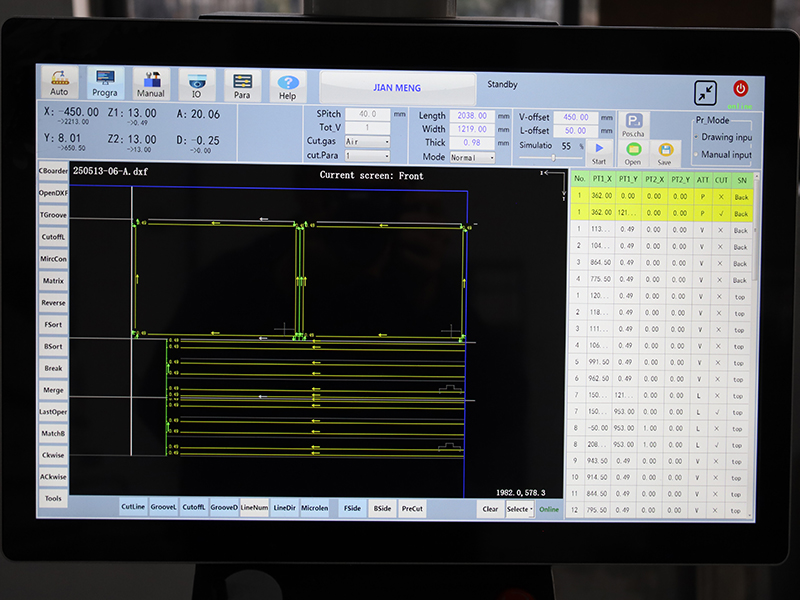

Sistema CNC

La macchina per scanalature laser V Jianmeng è dotata di un sistema CNC intelligente, che integra funzioni intelligenti come il calcolo automatico della distanza della scanalatura, la programmazione del loop a un clic, la modifica grafica visiva e la simulazione di piegatura in tempo reale; Supporta contemporaneamente il dispositivo laser del portacoltello, può passare senza problemi tra scanalatura meccanica e modalità laser, personalizzare la potenza, la velocità e il percorso del laser e soddisfare le esigenze di marcatura laser e taglio composito. Questo sistema riduce la commutazione degli utensili e l'intervento manuale, migliora le capacità di integrazione multi-processo e aiuta nella lavorazione intelligente della lamiera ad alta precisione, efficiente e stabile.

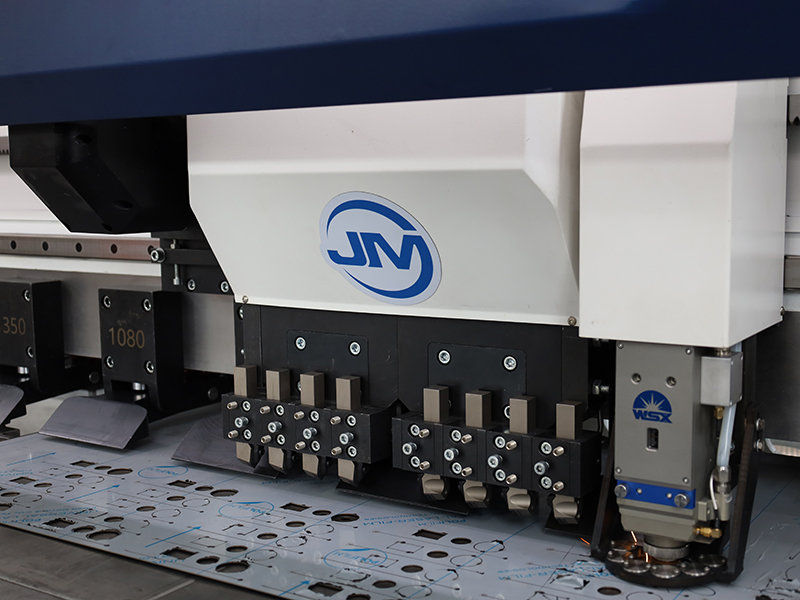

Pianificazione della scanalatura + laser

La macchina di scanalatura composita laser verticale Jianmeng adotta un design doppio supporto lama per raggiungere scanalatura avanti e indietro, utilizzando pienamente la potenza di ritorno; Ogni portacoltello è dotato di tre coltelli, dividendo uniformemente e riducendo la deformazione del pezzo di lavoro; Dispositivo laser integrato, che supporta la pianificazione della scanalatura, il taglio della piastra e il taglio laser in uno, serratura unica senza posizionamento secondario, precisa ed efficiente.

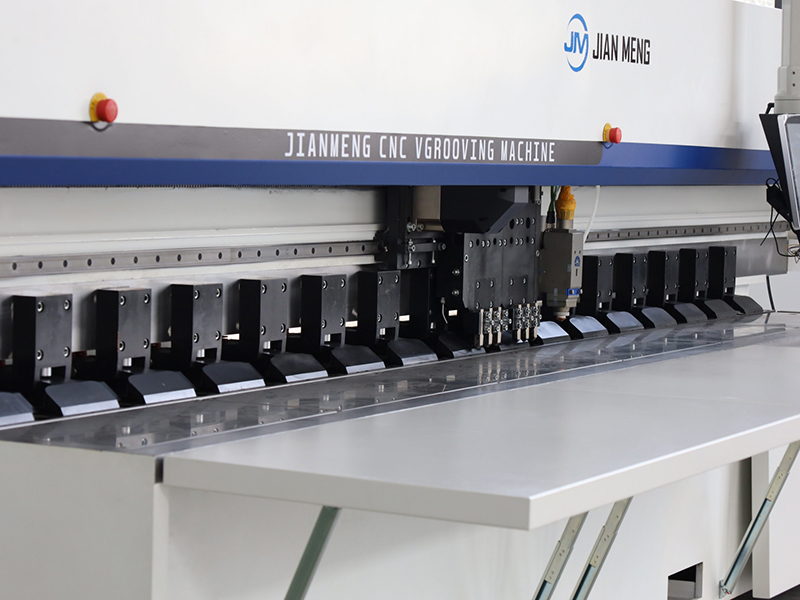

Superficie banco di lavoro

La macchina per scanalature composite laser Jianmeng GSUM adotta un tavolo da lavoro in acciaio utensile al carbonio. Dopo l'estinzione ad alta frequenza, la durezza raggiunge 55-60HRC, che è molto più alta dell'acciaio inossidabile, evitando efficacemente graffi e deformazioni, garantendo che la piattezza del tavolo di lavoro sia ≤± 0,03 mm, migliorando la precisione della scanalatura a V e estendendo la vita dell'attrezzatura. Dotato di piedi a pressione densa e sistema idraulico, la forza di serratura è stabile e affidabile.

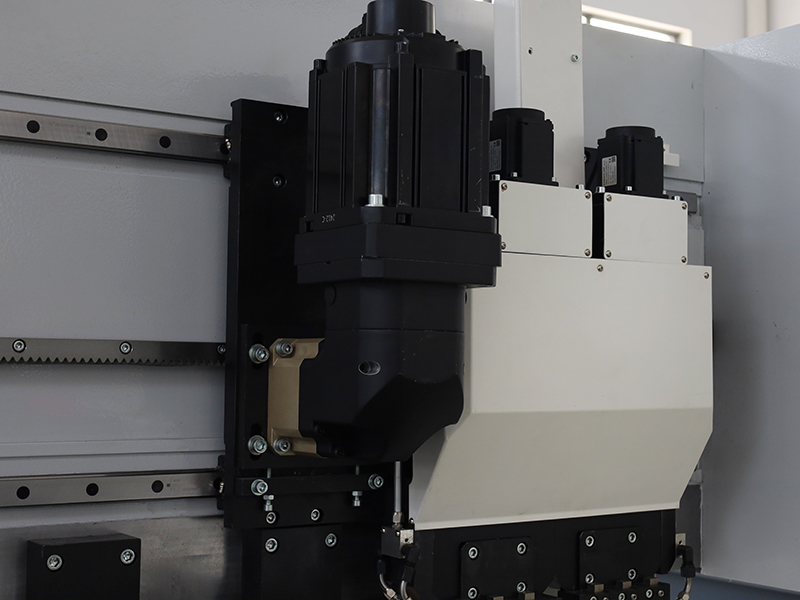

Trasmissione di alta precisione

La macchina a V-groove combinata a laser Jianmeng è dotata di un servomotore completo e di una scatola di ingranaggi planetaria, che fornisce alta coppia, alta precisione, basso consumo energetico e risposta rapida; La trasmissione a fascia trasversale adotta una struttura a doppia guida di ingranaggi elicoidali di macinazione e rack elicoidali ad alta precisione, con regolazione della velocità di frequenza variabile, liscia ed efficiente, ottenendo alimentazione di chip ad alta velocità e lavorazione stabile e soddisfando vari requisiti del ciclo di lavorazione, migliorando significativamente l'efficienza produttiva.
