Macchina di taglio CNC a guillotina idraulica

La macchina di taglio a guillotina idraulica Jianmeng è diventata una scelta popolare per gli utenti per tagliare la lamiera a causa della sua libera lama regolabile e angolo.

Guarda il video

Richiedi un preventivo

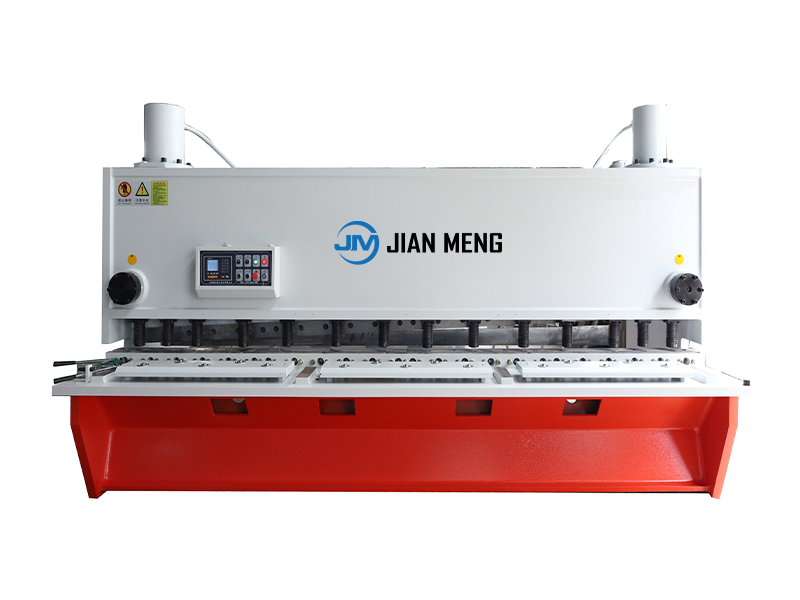

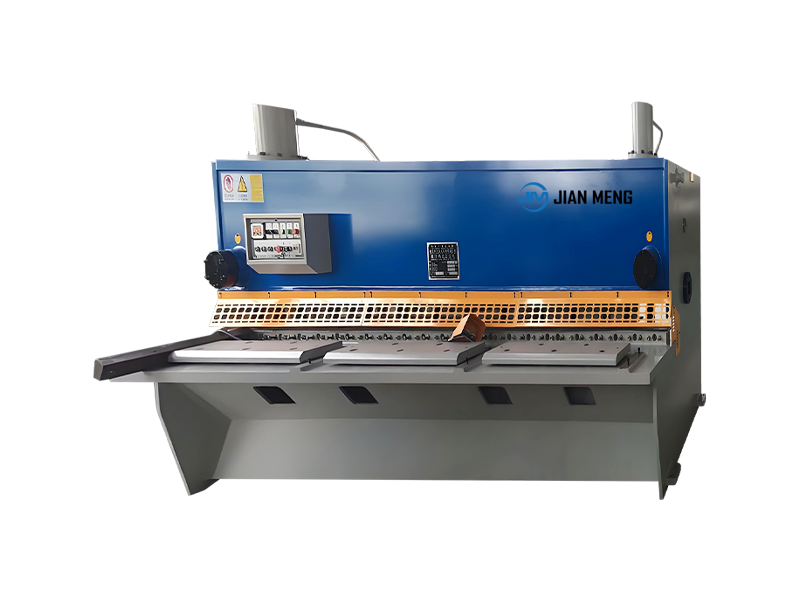

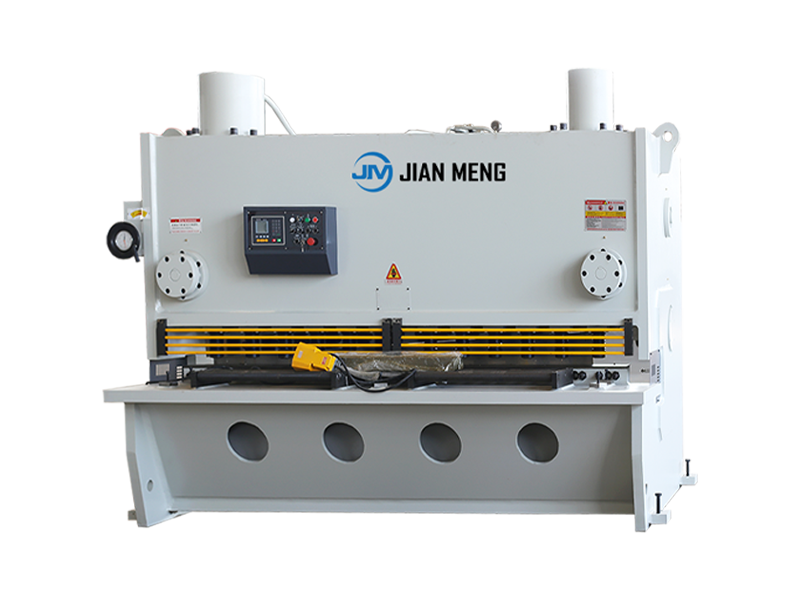

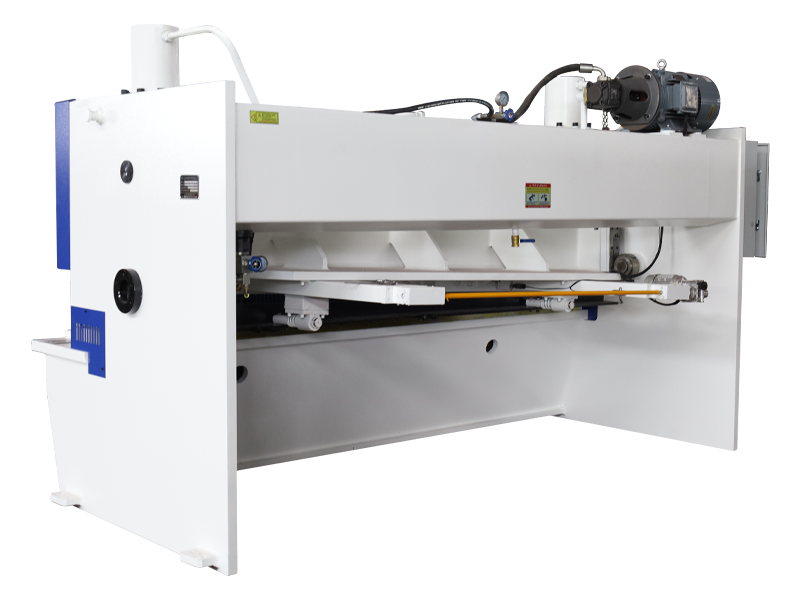

Macchina di taglio a guillotina idraulica

Dettagli del prodotto

Il Jianmeng QC11K macchina di taglio ghillottina idraulica è diventata una scelta popolare per gli utenti per tagliare la lamiera a causa della sua libera lama regolabile e angolo.
Quando si tagliano fogli con uno spessore superiore a 13 millimetri, il taglio a ghillottina ha molti vantaggi rispetto ad altri tipi di tagliere tagliere, tra cui sconti sui prezzi e alta precisione di taglio.

Analisi dello stress e analisi degli elementi finiti

Il software CAE SOLIDWORKS può essere utilizzato per analizzare la struttura statica lineare, le sollecitazioni e la deformazione dei telaio di piegatrici e tagliatrici laser. Pertanto, FEA è molto significativo per situazioni con strutture complesse, carichi altamente complessi, modellazione transitoria e combinazioni dei fattori di cui sopra.

Sistema CNC

Sistema CNC ESTUNE21S

Display idraulico ad alta definizione

Controllo motori ordinari e convertitori di frequenza

Posizionamento intelligente dell'asse X

Programmazione multipassaggio, 40 programmi, ognuno con 25 passaggi

Funzione relè del tempo integrata

Commutazione funzione un clic

Funzione di posizionamento unilaterale

Backup e ripristino dei parametri con un solo clic

Cinese e Inglese

Sistema metrico

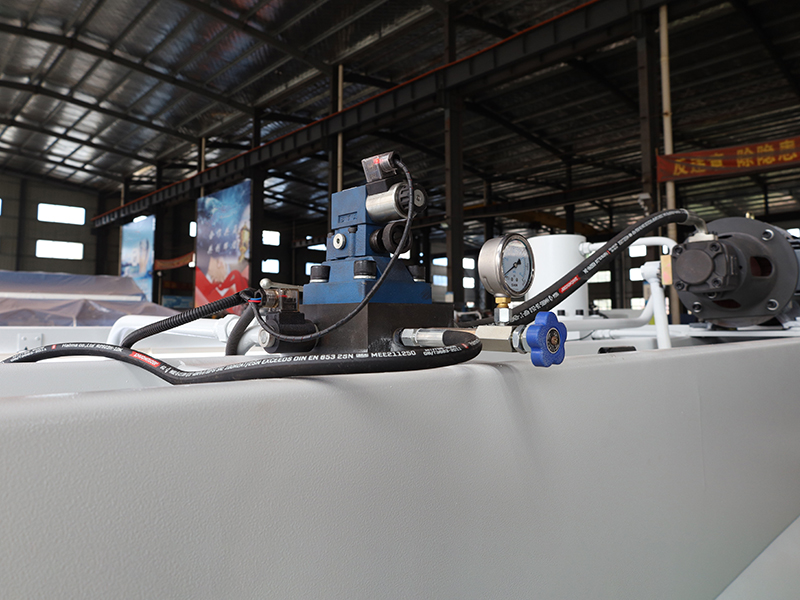

Gruppo valvole idrauliche

Questa macchina adotta gruppo di valvole idrauliche di marca.

A causa della sua funzione di protezione contro il sovraccarico di pressione dell'olio, le perdite di olio e il blocco della valvola si verificano raramente.

Il monitoraggio della pressione dell'olio in tempo reale garantisce un flusso fluido di olio e un funzionamento stabile delle attrezzature.

Regolazione automatica dell'angolo

Dispositivo di regolazione dell'angolo di taglio elettrico, senza necessità di regolazione manuale, regola automaticamente l'angolo di taglio in base allo spessore del foglio.

Indietro calibro

Uno dei fattori importanti della capacità di taglio è la progettazione e la stabilità del materiale del tappo posteriore.

Il taglio di alta qualità può essere raggiunto solo con prodotti eccellenti, stabilità e ritorno preciso.

Il movimento del sistema di fermo posteriore della vite a sfera ad alta velocità è supportato anche da guide lineari, che aiutano il fermo posteriore a raggiungere una durata di vita più lunga, una maggiore sensibilità e una maggiore resistenza a qualsiasi collisione.

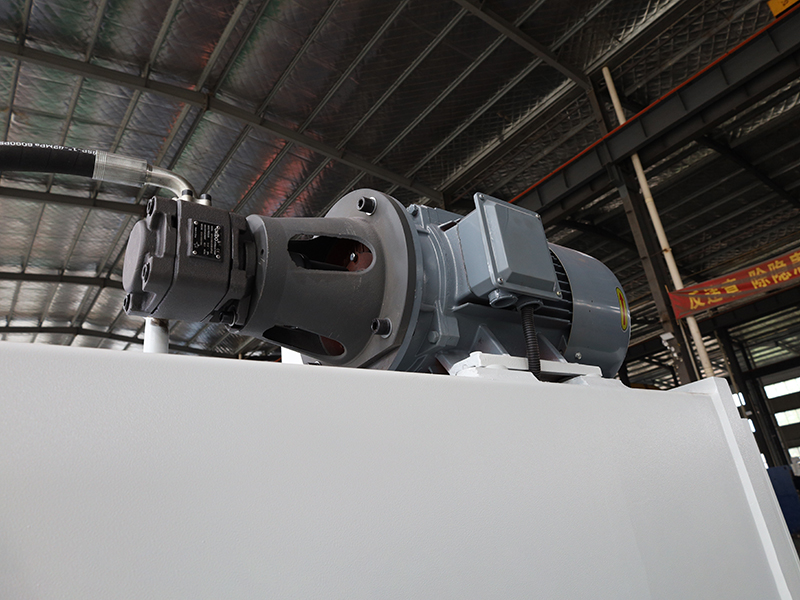

Motore principale

L'uso di motori di marca aumenta la durata della macchina e la mantiene in funzione in un ambiente a basso rumore.

Il livello di potenza e le dimensioni di installazione del motore sono conformi alle norme IEC, rendendolo molto facile da usare e mantenere.

Abbiamo la possibilità di personalizzare la potenza e la tensione della macchina per soddisfare le specifiche esigenze di tensione della posizione del cliente.

Specifiche tecniche

Unità	Spessore di taglio millimetri	Larghezza di taglio millimetri	Tempi di ictus min-1	Viaggio materiale posteriore millimetri	Potenza principale del motore di kW	Angolo di taglio °	Dimensioni esterne millimetri	Peso di t
6×2500	6	2500	12	20-600	7.5	30′-2°	3300×1580×2010	5
6×3200	6	3200	10	20-600	7.5	30′-2°	4000×1680×2010	6.4
6×4000	6	4000	9	20-600	11	30′-2°	4810×1730×2075	8.1
8×2500	8	2500	11	20-600	11	30′-2°	3300×1600×4810	5.6
8×3200	8	3200	10	20-600	11	30′-2°	3880×1630×2010	6.8
8×4000	8	4000	8	20-600	15	30′-2°	4810×1800×2125	9.8
10×3200	10	3200	8	20-600	15	30′-2°	3975×1800×2205	8.9
12×2500	12	2500	8	20-800	15	30′-2°30′	3275×1825×2180	8
12×3200	12	3200	7	20-800	15	30′-2°30′	3975×1860×2295	9.5
12×4000	12	4000	7	20-800	22	30′-2°30′	4880×2100×2460	14
16×2500	16	2500	7	20-800	22	30′-2°30′	3315×1950×2345	10.9
16×3200	16	3200	6	20-800	22	30′-2°30′	4015×2000×2350	13.4
20×2500	20	2500	6	20-800	30	30′-2°30′	3435×2220×2470	15.3
20×3200	20	3200	5	20-800	30	30′-2°30′	4235×2220×2470	18
25×3200	25	3200	5	20-800	45	30′-3°	4715×2380×2965	24
25×4000	25	4000	4	20-800	45	30′-3°	5110×2590×3200	31
25×6000	25	6000	5	20-1000	37*2	30′-3°	7515×2965×3740	55.5
30×2500	30	2500	4	20-1000	55	30′-3°30′	3755×2500×3000	27
