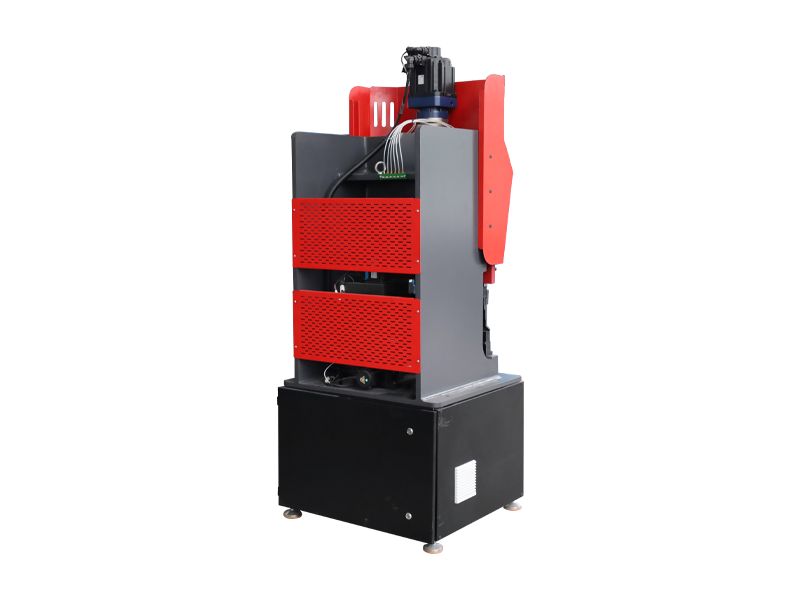

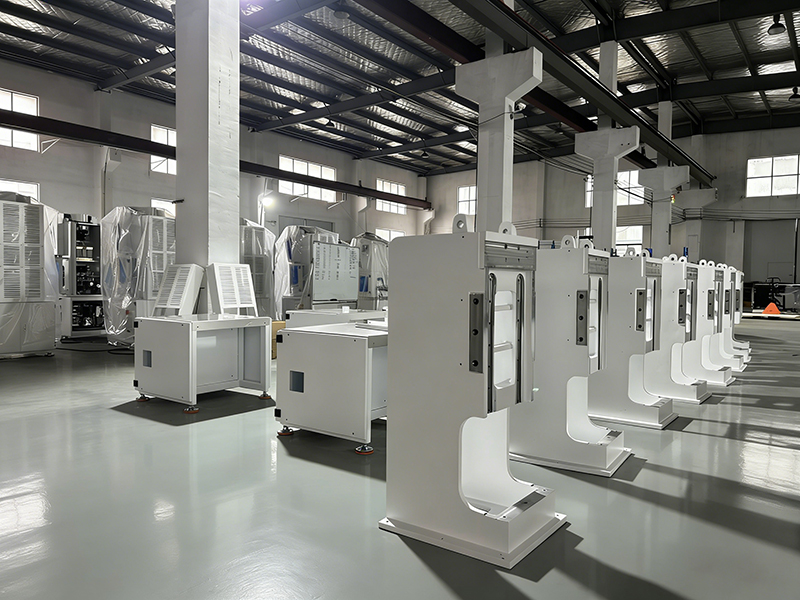

Telaio ad alta rigidità

Il letto della macchina e i componenti chiave, incluso il portautensili in movimento, utilizzano strutture in piastra in acciaio saldate per resistenza e stabilità.

Il design presenta una distribuzione simmetrica del peso e costelle rinforzate nella scatola del fuso per il supporto. L'analisi degli elementi finiti garantisce rigidità e stabilità ottimali.

Per prevenire la deformazione, il letto viene sottoposto a ricottura per eliminare lo stress interno. La lavorazione viene effettuata su un centro CNC a cinque lati in un solo serramento, garantendo alta precisione e precisione a lungo termine.

Precisione e stabilità

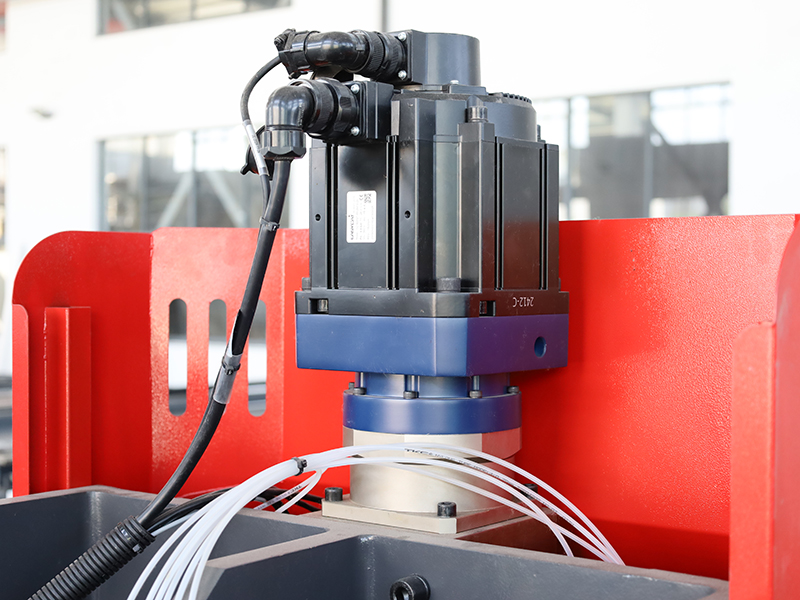

Accuratezza di posizionamento ripetitiva ± 0,01 mm, servomotore + azionamento diretto a vite a sfera, combinato con controllo a circuito chiuso della regola a griglia, elimina la deriva di precisione causata dalle fluttuazioni della temperatura dell'olio del sistema idraulico.

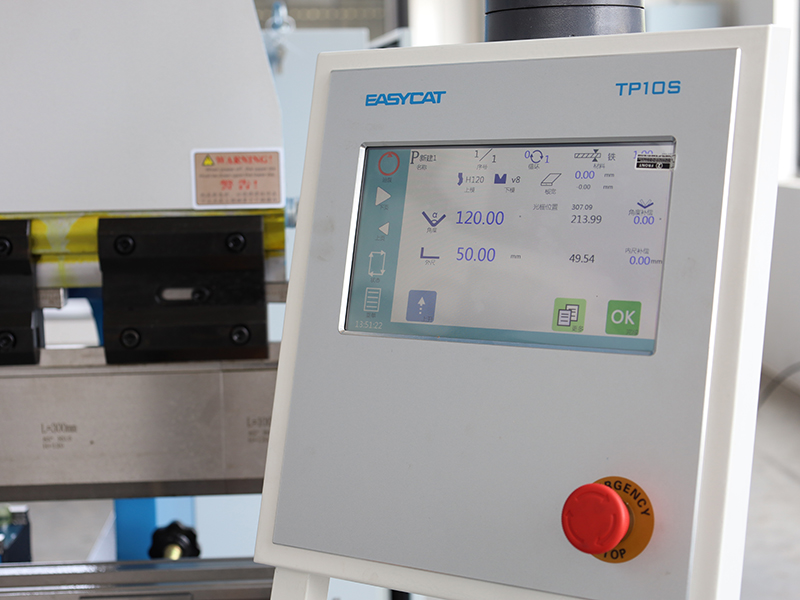

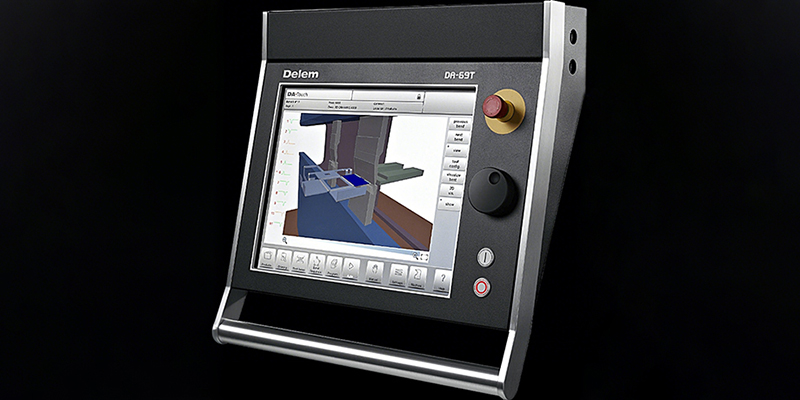

Sistema CNC

Utilizzando algoritmi di accelerazione e decelerazione ad alta velocità e algoritmi di previsione della traiettoria, si ottiene un controllo del movimento preciso e fluido, bilanciando efficacemente velocità e precisione.

La compensazione angolare intelligente e il database dei parametri del materiale migliorano la precisione della piegatura e semplificano le operazioni.

Il sistema CNC di fascia alta è dotato di algoritmi di controllo ad alta velocità e alta precisione per garantire un'alta precisione di piegatura e un movimento fluido.

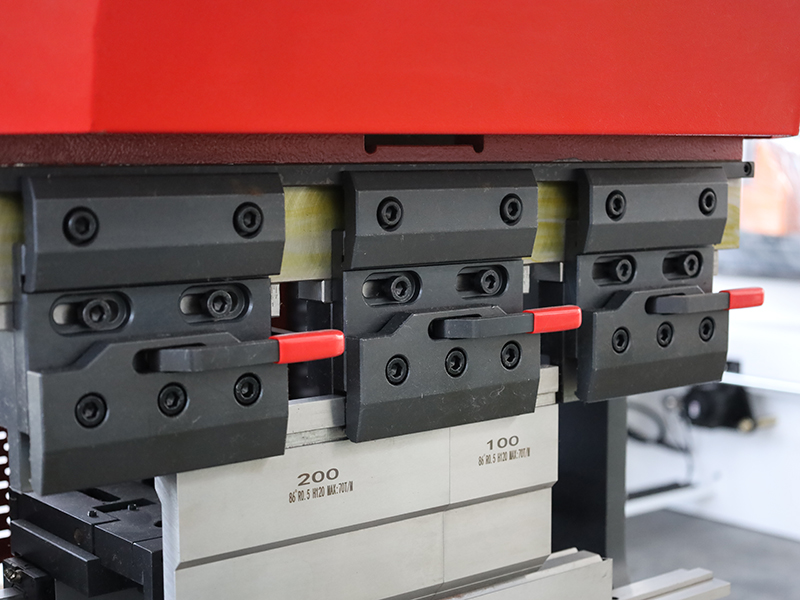

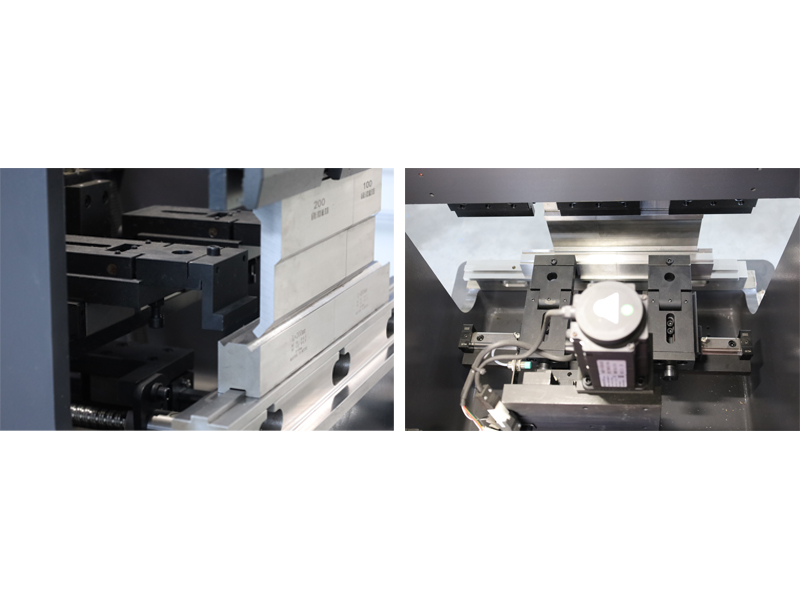

Pinze veloci

La matrice superiore dispone di una funzione di serratura rapida di precisione per un cambio facile della matrice, aumentando l'efficienza produttiva.

Due matrici a V hanno un design semplice per un facile cambio di utensili, offrendo alta durezza, resistenza e resistenza all'usura.

Lo strumento di piegatura è sottoposto a un trattamento termico uniforme per una lunga vita e alta precisione, riducendo i passaggi di correzione e i costi di lavorazione. Le matrici trattate termicamente forniscono una maggiore durata rispetto agli stampi standard.

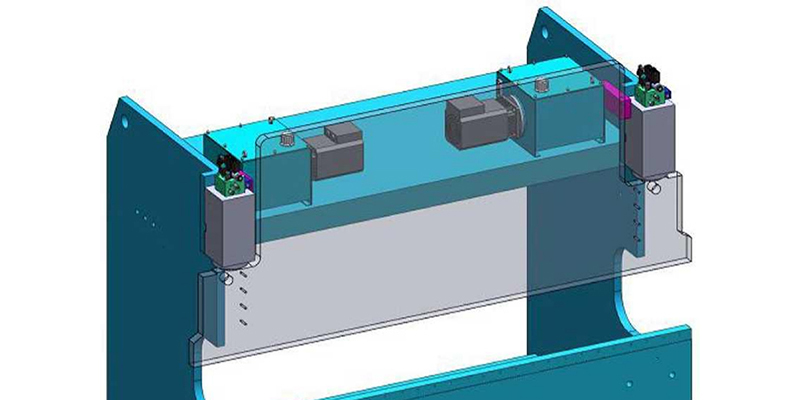

Indietro calibro

I servomotori azionano viti a sfera a asse X, asse R e asse Z manuali per un posizionamento preciso nel sistema di fermata del materiale posteriore. Adottando una struttura di guida lineare doppia, ha alta precisione di posizionamento e velocità rapida, migliorando la precisione di posizionamento e la velocità dell'azionamento del servomotore. Selezione flessibile di più livelli di asse, espansione affidabile delle funzioni del sistema, mantenendo al contempo un posizionamento preciso per soddisfare varie esigenze di produzione.

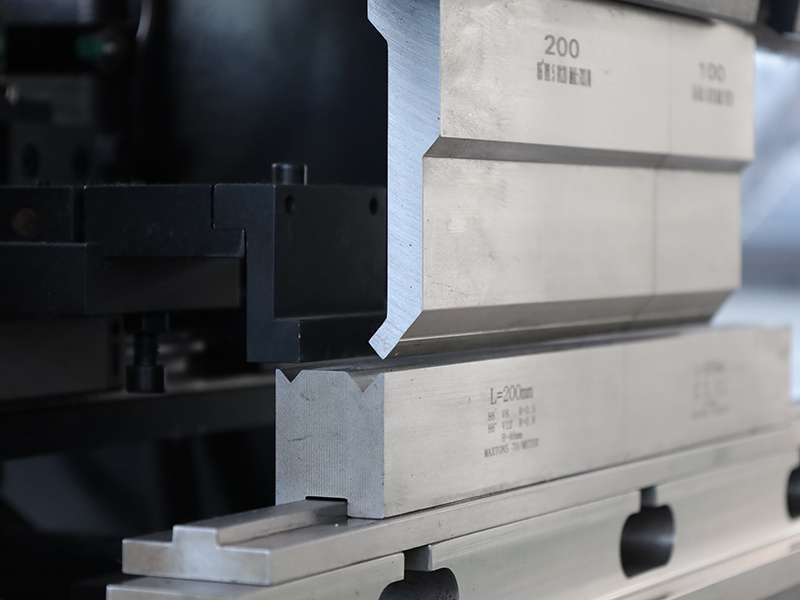

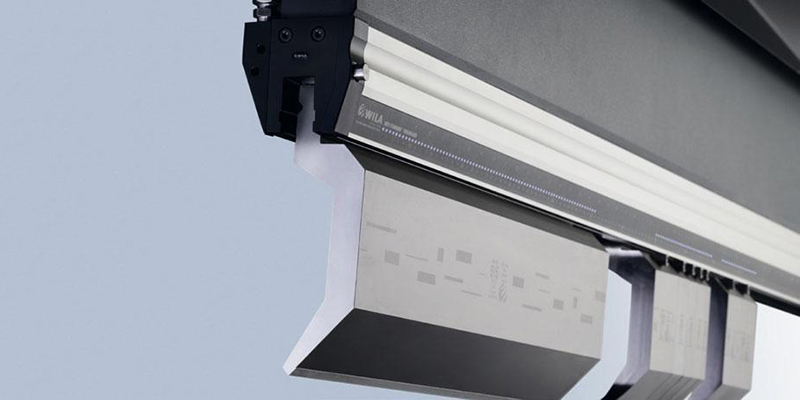

Punzoni e matrici

La scelta dei punzoni e delle matrici per freni è un aspetto cruciale da considerare prima di effettuare l'ordine. La giusta combinazione di punzone e matrice è essenziale per ottenere la forma di piegatura desiderata. Offriamo una vasta gamma di opzioni di utensili su misura per soddisfare le diverse esigenze di piegatura dei nostri clienti.

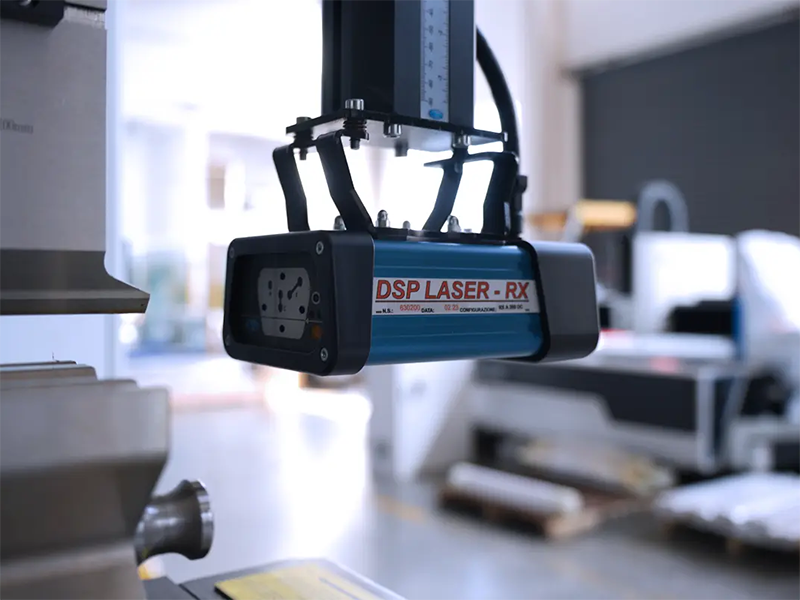

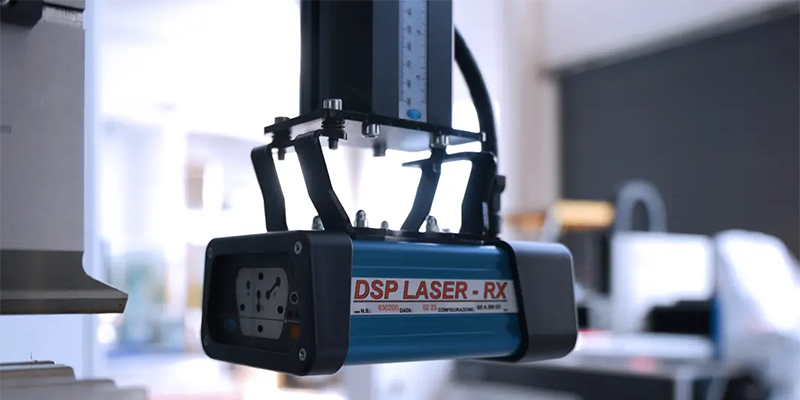

Dispositivo di protezione (facoltativo)

Se avete elevati requisiti di sicurezza, la protezione laser DSP ® è necessaria.

Vantaggi:

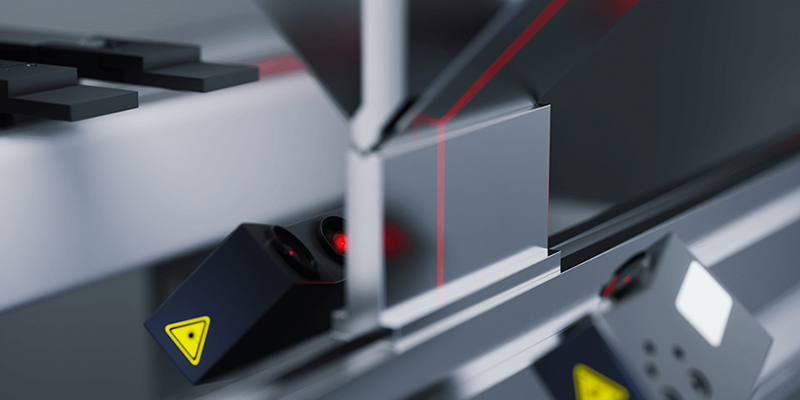

Protezione laser, ricevitore multi-fascio
Aree protette: anteriore, centrale e posteriore
Il livello di sicurezza è CAT. 4 e SIL3
Livello di protezione della scatola di rilevamento: IP65
Classificazione laser: classe 1M
Tempo di risposta: 5 millisecondi
Punto di spostamento: 5mm + parcheggio
Distanza di protezione MAX può raggiungere 15M
Le luci LED indicano vari stati
