Macchina CNC di arrotondamento e deburring per acciaio al carbonio

Dettagli del prodotto

Struttura: 1 set di ampia cintura di sabbia + 4 spazzole a rulli

La macchina JM XDP-MRP è un'attrezzatura efficiente e automatizzata progettata appositamente per l'acciaio al carbonio. È dotato di una piattaforma di adsorbimento magnetico e di un sistema di controllo intelligente, che può completare in modo accurato ed efficiente il trattamento di deburring, strato di ossido e angolo generato dopo il taglio laser, la stampatura, la fresatura e altre lavorazioni.
L'attrezzatura adotta un ampio nastro di sabbia e più set di spazzole a rulli per il funzionamento congiunto, che può completare più processi come sbravatura, sciafferatura, arrotondamento dei bordi, lucidatura e finitura superficiale in un unico alimentatore, migliorando notevolmente l'efficienza di elaborazione e la qualità del prodotto.
La macchina XDP-MRP per l'arrotondamento dei bordi è progettata specificamente per il trattamento superficiale di componenti in acciaio al carbonio. La tecnologia innovativa combina un set di larghe nastre di sabbia per lo sbrabbramento con diversi spazzolini universali a rulli per l'arrotondamento dei bordi, con l'obiettivo di rimuovere in modo efficiente e accurato le borse sulla superficie del pezzo di lavoro, ottenendo al contempo effetti di sciafferatura dei bordi e disegno superficiale, migliorando la qualità superficiale e l'aspetto del pezzo di lavoro, soddisfando i requisiti di precisione e qualità di diverse industrie per il trattamento superficiale dell'acciaio al carbonio e migliorando l'efficienza produttiva e il valore aggiunto del prodotto.
Questa macchina può regolare diversi parametri e selezionare abrasivi adatti in base a diverse esigenze di lavorazione ed è dotata di un sistema di raccolta polvere umida.

Sistema CNC

Il sistema CNC è un componente chiave della macchina CNC per lo sbravimento dei metalli, responsabile della visualizzazione e del controllo centralizzati di tutti i parametri operativi durante il processo di sbravimento, migliorando l'efficienza e l'accuratezza della lavorazione.

Non solo fornisce feedback in tempo reale, ma consente anche agli operatori di effettuare regolazioni precise dei parametri come necessario per garantire la qualità del pezzo di lavoro.

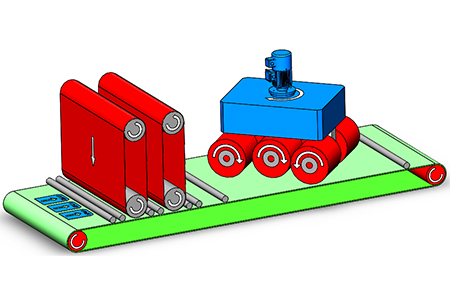

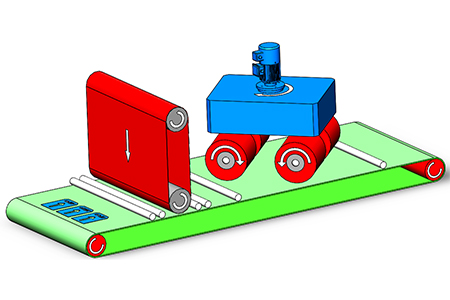

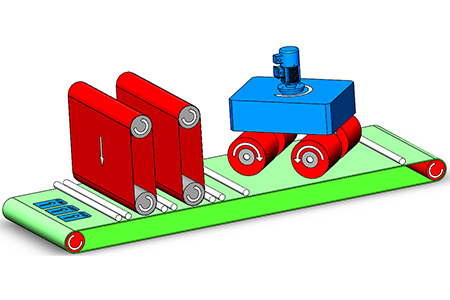

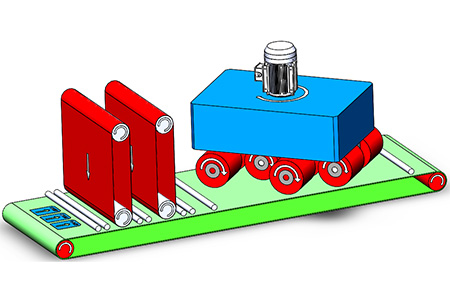

Stazioni di lavoro: R + P (Wide Belt + Roller Brush)

La serie MRP accoppia una singola cintura di levigatura larga con una stazione di lavoro rullo-spazzola; La larghezza del tavolo determina le dimensioni del nastro e il numero/diametro delle spazzole a rulli, mentre il nastro trasportatore magneticamente fissato mantiene in modo sicuro le parti in posizione. Sono disponibili opzioni di stazione modulari per soddisfare le varie esigenze di produzione.

Materiali di consumo abrasivi

Cintura abrasiva

La cintura abrasiva è uno strumento di macinazione utilizzato per il trattamento superficiale dei metalli. Dopo una lavorazione speciale, forma una struttura simile a una cintura ed è adatta a vari processi come macinazione, sbrabatura, lucidatura, finitura e spazzolatura.

Il nastro di sabbia rimuove il materiale in eccesso attraverso l'attrito con la superficie del pezzo, migliorando così la qualità della superficie e l'aspetto del pezzo.

Spazzola a rulli

La spazzola a rulli è uno strumento per la lavorazione dei metalli e il trattamento superficiale utilizzato in processi come lo sbravaggio, l'arrotondamento dei bordi, il disegno superficiale, la pulizia, la rimozione degli strati di ossidi e delle macchie di olio.

Il principio di funzionamento della macchina Deburring & Brushing è quello di ottenere effetti di deburring, chamfering e finitura superficiale ruotando le setole a contatto con la superficie del pezzo.

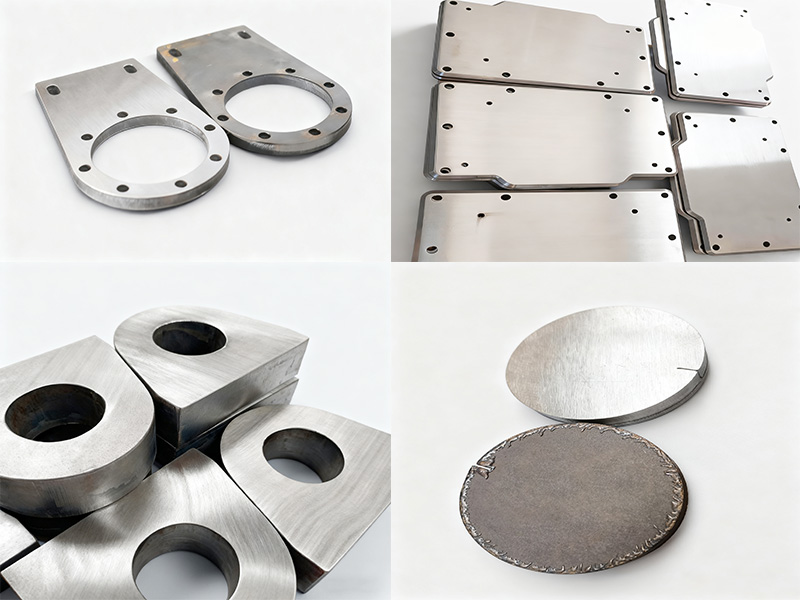

Confronto dei pezzi di sbrabatura prima e dopo la rimozione

Prima del deburring:

I bordi ruvidi e le borse taglienti del pezzo influiscono sulla precisione dell'assemblaggio.

Può essere presente uno strato di ossido e una leggera irregolarità sulla superficie, che può influenzare la successiva lavorazione o l'adesione del rivestimento.

Dopo il deburring:

I bordi lisci senza borse migliorano la sicurezza del prodotto.

Dopo essere stato lucidato o spazzolato, la superficie metallica diventa più squisita e bella.

Dopo lo sbarraggio, migliorare la precisione dimensionale per garantire una migliore qualità dell'assemblaggio.

La rimozione dello strato di ossido è vantaggiosa per processi successivi come saldatura, verniciatura e galvanizzazione, migliorando l'adesione e la durata del rivestimento.

Specifiche tecniche

Articolo	Valore
Selezione della larghezza di lavorazione delle attrezzature	450/800/1000/1300/1600mm
Spessore di lavorazione	0,5-100mm
Velocità della cintura abrasiva	1-15 m/min
Tasso di alimentazione	1-7m/min
Velocità di rotazione della spazzola del rullo	1-21m/min
Dimensione della spazzola a rulli	150 * 250 / 300 * 300 / 300 * 400 mm
Gamma di arrotondamento dei bordi	R0.1-1.0mm
Altezza piattaforma	900-1000 millimetri
Dimensione minima di elaborazione	30-30-1.0mm (adsorbimento magnetico)
Tensione nominale	380V/3P/50HZ (su misura)
Pressione di funzionamento	0,6-0,8Mpa
