Collettore polvere umido

L'XDP-WDC è un collettore di polveri per filtrazione umida progettato per processi industriali che producono polveri adesive, umide o combustibili, combinando un alto flusso d'aria (2644-10562 m³/h) con filtrazione a film d'acqua per catturare particelle da 3 a 30 µm e ≥90% delle particelle >10 µm.
La macchina può essere applicata nella lavorazione dei metalli, placcatura, verniciatura / finitura, lavorazione chimica, produzione di pigmenti e smaltiture - qualsiasi processo che genera particelle umide, adesive o combustibili nell'aria.

Principio di funzionamento
Sotto la pressione negativa creata dal ventilatore, il gas carico di polvere entra nel modulo di filtrazione dell'acqua e entra in stretto contatto con il liquido (tipicamente acqua). Attraverso l'impatto inerziale tra gocce d'acqua e particelle di polvere e altri meccanismi di raccolta, il dispositivo cattura efficacemente particelle liquide o solide con diametri in3-30 μmrange e rimuove anche alcuni inquinanti gassosi. L'acqua è trasportata verso l'alto dal flusso di gas; in combinazione con il deflectore e l'unità di demisting, si verifica la separazione gas-liquido e il liquido ritorna al serbatoio, ottenendoricircolazione dell'acqua senza pompa . Il sistema raggiunge un'efficienza di purificazione di ≥90% per particelle superiori a 10 μm.

Caratteristiche prestazionali
Progettazione della pellicola idrica senza pompa — funziona senza pompa di ricircolazione, con conseguente riduzione del consumo energetico e dei punti di guasto;
Caratteristiche dello scrubber umido ibrido — combina i vantaggi degli scrubber umidi immersivi e autoaspiranti per un'elevata efficienza di rimozione della polvere;
Bassa resistenza e anti-intasamento — progettato per una bassa caduta di pressione e una ridotta tendenza a bloccare;
Ampia capacità di gestione della polvere — adatto per flussi di gas ad alta temperatura, ad alta umidità, polveri ad alta resistività elettrica e gas combustibili/esplosivi carichi di polvere;
Trattamento combinato di polvere e gas — durante la rimozione delle particelle, il sistema condensa anche il vapore acqueo e rimuove determinati contaminanti gassosi, fornendo simultaneo raffreddamento e purificazione.

Principio del dispositivo

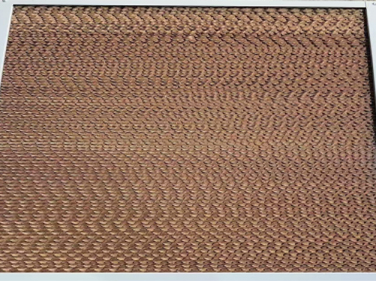

Quando il gas carico di polvere viene aspirato nell'ingresso del collettore dal ventilatore, il flusso gira e colpisce la superficie dell'acqua; Le particelle più grandi cadeno direttamente nell'acqua. Le particelle più fine vengono trasportate con il gas attraverso il canale di contrazione-espansione a forma di S formato tra le file delle palette, dove la velocità locale aumenta e il getto di gas trasporta acqua, generando abbondanti spruzzi, bolle e nebbia fine per un contatto gas-liquido migliorato. Nel canale a forma di S l'improvviso cambiamento di direzione produce forze centrifughe che lanciano particelle verso la parete esterna, mentre le particelle fini vengono catturate dalla nebbia d'acqua. Dopo aver uscito dal canale a forma di S, il gas entra nella camera di demisting dove la sua velocità scende; deflectori (elementi di demisting) separano centrifugamente le gocce trasportate, che cadono e lavano via la polvere raccolta. L'acqua ritorna poi nel serbatoio di stoccaggio. Il gas pulito viene scaricato dal ventilatore e i fanghi vengono rimossi periodicamente o continuamente tramite la valvola di scarico dei fanghi.
