Analisi dello stress e analisi degli elementi finiti

Il sistema ibrido elettrico a doppio servo olio (adatto alla nostra piegatrice CNC ibrida elettrica a olio) controlla i veloci movimenti verso il basso, la piegatura e il ritorno di Y1 e Y2 attraverso un set di servomotori e servopompe a sinistra e destra. L'azione è rapida e stabile, e la velocità di risposta supera notevolmente quella del controllo proporzionale della valvola. Allo stesso tempo, il sistema ha le caratteristiche di basso rumore e alta efficienza.

Sistema CNC

Senza dubbio, il controller è il cervello di tutta la macchina.

Offriamo più marchi di controller: Laimore, Delem, ESA e Cybelec

Questi controller sono importati rispettivamente dai Paesi Bassi, dall'Italia e dalla Svizzera.

Questo algoritmo ottimizza il ciclo di piegatura, riduce il tempo di impostazione delle fasi di lavoro e migliora l'efficienza complessiva del processo di piegatura, soprattutto negli scenari di elaborazione a lotto.

Inoltre, il sistema può anche supportare la modifica di grafica 2D e 3D.

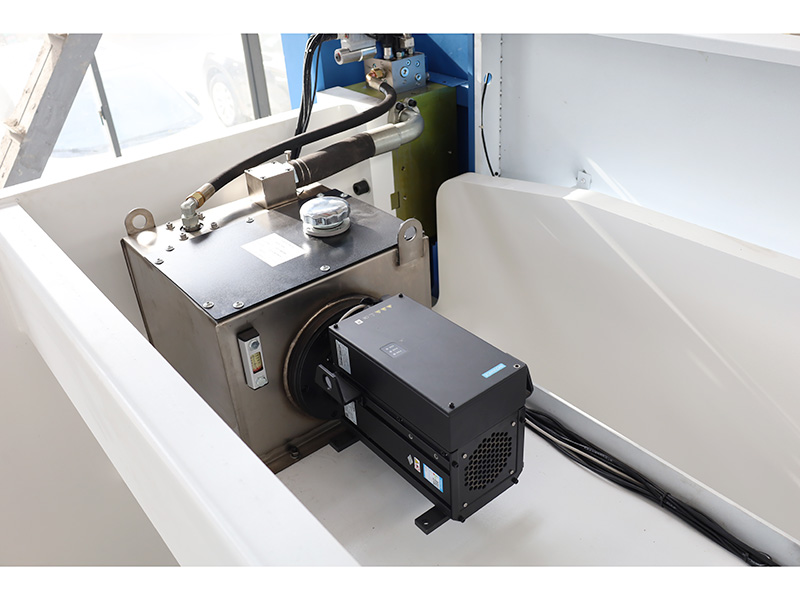

Sistema idraulico

Il sistema di controllo idraulico adotta servo elettroidraulico e design sincrono, con una distanza molto piccola tra cilindri idraulici.

Ha una forte capacità di carico anti eccentrica, sincronizzazione ad alta precisione, rapporto di densità di potenza professionale e basso costo.

La pressione del sistema idraulico può essere regolata in base a specifiche esigenze pratiche per soddisfare i requisiti di forza di piegatura.

Il sistema idraulico di Jianmeng è dotato di un sistema di filtrazione per migliorare la purezza dell'olio idraulico e ridurre il tasso di guasto.

Pinze veloci

La matrice superiore dispone di una funzione di serratura rapida di precisione per un cambio facile della matrice, aumentando l'efficienza produttiva.

Due matrici a V hanno un design semplice per un facile cambio di utensili, offrendo alta durezza, resistenza e resistenza all'usura.

Lo strumento di piegatura è sottoposto a un trattamento termico uniforme per una lunga vita e alta precisione, riducendo i passaggi di correzione e i costi di lavorazione. Le matrici trattate termicamente forniscono una maggiore durata rispetto agli stampi standard.

Indietro calibro

Per garantire l'accuratezza del movimento dell'asse X, utilizziamo viti a sfera importate e guide lineari doppie invece delle viti tradizionali, migliorando così l'accuratezza e la coerenza del processo di fabbricazione.

Abbiamo installato un meccanismo di pulizia sincrona controllato da un servomotore per il blocco posteriore, invece di un motore passo a passo.

Questo aggiornamento ha migliorato il nostro controllo operativo e l'accuratezza.

Coronazione

Il nostro sistema autoprogettato calcola i valori di compensazione in base alla deformazione complessiva del cursore e del tavolo da lavoro, collegando senza problemi la curva di deformazione del corpo del letto con la curva di compensazione, garantendo un'eccellente rettitudine e coerenza angolare del prodotto.

Punzoni e matrici

La scelta dei punzoni e delle matrici per freni è un aspetto cruciale da considerare prima di effettuare l'ordine. La giusta combinazione di punzone e matrice è essenziale per ottenere la forma di piegatura desiderata. Offriamo una vasta gamma di opzioni di utensili su misura per soddisfare le diverse esigenze di piegatura dei nostri clienti.
